CTH300 主站模块(CAN-1M)

概览:


名称

规格描述

订货号

CAN-1M主站模块

CANopen主站通信模块

1个CAN通信口

CTH3 CAN-1M0S1



技术规范:


(1)常规特性


物理特性

尺寸(W×H×D)

34×115×101.6 mm

电源特性

额定输入电压

24V DC

输入电压范围

20.4V~28.8V DC

输入电流

100mA

极性反接保护

总线电源电压

+5V DC

总线电源电流

100mA

LED指示灯特性

24V电源指示灯

亮起:24VDC供电正常,熄灭:无24VDC供电

SF指示灯

亮起:模块故障,熄灭:无错

BF

亮起:有从站未组态,熄灭:所有从站组态完成

DX

亮起:从站有诊断,熄灭: 没有诊断


(2) CAN-1M的通信口规范


CANopen通讯

通讯接口

1个CAN通讯口

最大主站点数

1个CPU后面最多可连接8个主站

最大从站点数

1个主站后面最多可连接32个从站

传输速率(kbit/s)

1000

800

500

250

125

50

20

最大长度(m)

25

50

100

250

500

1000

2500

隔离

通信口隔离


 CAN通信口采用带屏蔽的网线作为通信线,可供选择的网线类型为22AWG~25AWG,其规格标准如下表,电阻值为单根导线的直流电阻值,推荐使用全屏蔽五类线或者全屏蔽超五类线,24AWG。



(3)  通信口线材规格


AWG

外径公制mm

外径英制inch

截面积(mm2)

电阻值(W/km)

22

0.643

0.0253

0.3247

54.3

23

0.574

0.0226

0.2588

48.5

24

0.511

0.0201

0.2047

89.4

25

0.44

0.0179

0.1624

79.6

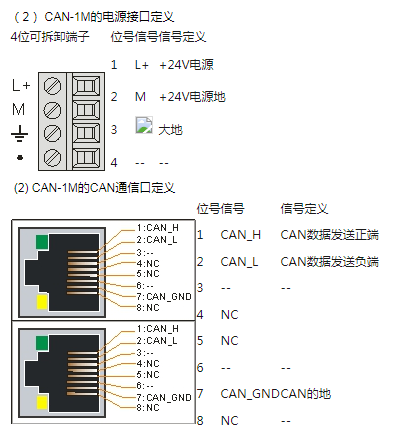

接线规格:


(1)常规特性
