规格参数	订货号

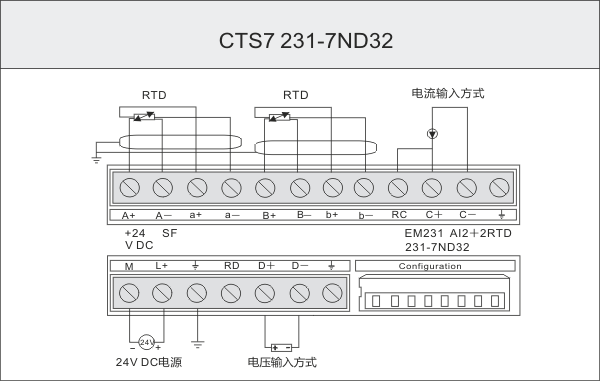

TrustPLC CTSC-200 EM231-7ND温度采集模块，2点NTC或PT100，2点电压或电流输入，隔离型16位精度	CTS7 231-7ND32

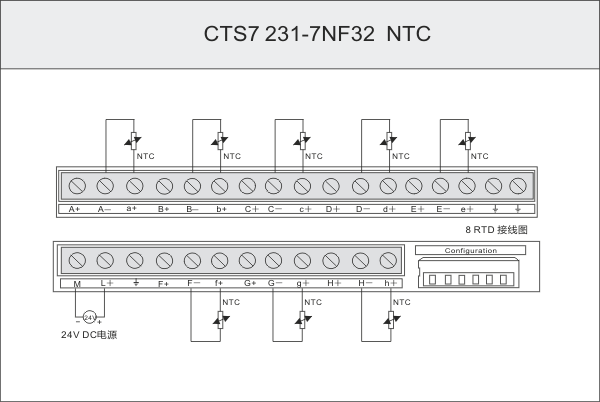

TrustPLC CTSC-200 EM231 -7NF8PT100/8NTC温度采集模块，光电隔离，16位精度。	CTS7 231-7NF32

· 总线、电源、通道间全隔离，可靠性高，抗干扰能力强

· 16位采样精度，采用硬件滤波技术，测量值更加准确稳定

· 供电电源有反接保护和浪涌吸收功能，适用于恶劣的工业环境

· 信号线应采用屏蔽线，屏蔽线需单端接地

· 在系统有良好接地的情况下模块的接地端应接到地线上，否则不接地

技术参数:

配置设定：

性能参数：

规格项目	CTS7 231-7NF32
尺寸（W x H x D），mm	120.5 x 80 x 62
功耗	1.8W
电源损耗
+5VDC消耗电源	60mA
L+	32.5mA
L+线圈电压范围	20.4-28.8VDC
LED指示灯
+24VDC电源指示	亮：模块供电正常；灭：模块无电源，所有通道测得集数据均变为32766

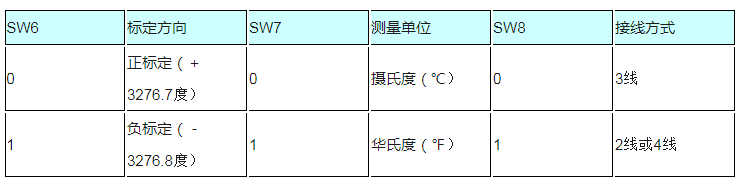

SF状态指示灯	灭：各通道均正常；闪烁：有通道断线或超量程，对应通道数据为+32767或-32768（断线时由SW4标定方向拨码开关确定）
输入类型	Pt100：α=3850PPm/3920PPM/3850.55PPM/3916PPM/3902PM NTC：R25=10k/B=3950或R25=10k/B=3435
温度测量范围	Pt100：-50℃～800℃ NTC（R25=10k/B=3950）：-40～120℃ NTC（R25=10k/B=3435）：-40～150℃
输入点数	8PT100/8NTC
隔离特性
现场至逻辑	500VAC
现场至24VDC	500VAC
24V到逻辑	500VAC
噪声抑制	85dB@50/400 Hz
共模抑制	120dB@120VAC
分辨率	0.1 ℃ / 0.1 ℉
测量精度	±0.3℃
测量原理	SIGMA-DELTA
电缆长度，最大	100 m
电缆环路电阻，最大	20Ω
更新时间	825 ms
断线检测	Pt100检测3条导线（NTC检测2条导线），检测时间最长3分钟

配置设定：

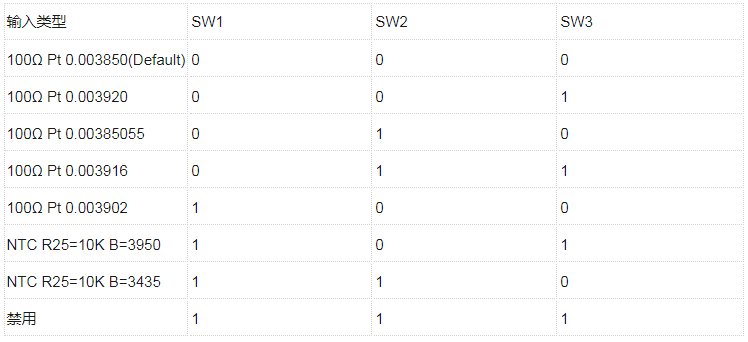

软件配置：

对于EM231 8AI×16位模拟量输入模块，其读数是在VW中，而不是AIW，模块所处的相对位置不同，对应的地址也不同。地址计算公式如下：

x(VWx) =槽位号 × 64 + 输入通道号 × 2

槽位号对应模块的安装位置，紧靠CPU的第一个扩展模块槽位号为0，第二个扩展模块槽位号为1，依此类推。输入通道共8路，从A至G，对应的编号为0至7。

下面给出基于上面公式计算得到的地址速查表：

注意: 由于CO-TRUST的TD2X文本显示器和SIEMENS的TD200文本显示面板所分配的地址固定为VW0，因而如果你的系统中需要同时使用到TD2X或TD200和EM231 8AI模块，则EM231 8AI模块不能安装在第一个位置(Slot 0)，否则将不能正常工作。

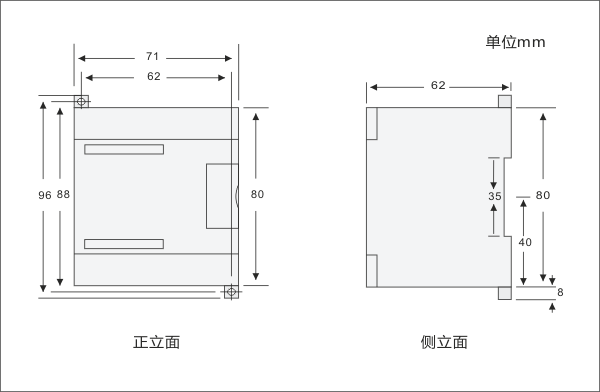

安装规格：
