概览：
| 规格参数 | 订货号 |
| CAN 主站通信扩展板，1Mbps，光电隔离 | CTH2 CAN-01S1-EB |
技术参数：
规格项目 | CTH2 CAN-01S1-EB | ||||||||
适用产品 | CPU H224X/H226XL/H228XL | ||||||||
CANopen通信功能 | |||||||||
通信接口 | 1个（8 Pin端子） | ||||||||
传输率（kbps） | 1000 | 800 | 500 | 250 | 125 | 50 | 20 | ||
最大长度（m） | 25 | 50 | 100 | 250 | 500 | 1000 | 2500 | ||
最大站地址 | 127 | ||||||||
站点地址范围 | 1-127 | ||||||||
最大主站带从站数 | 32 | ||||||||
最大数字量访问 | 字节数 | 内存起始地址 | |||||||
输入 | 64 | IB16 | |||||||
输出 | 64 | QB16 | |||||||
最大模拟量访问 | 通道数 | 内存起始地址 | |||||||
输入 | 162 | AIW64 | |||||||
输出 | 162 | AQW64 | |||||||

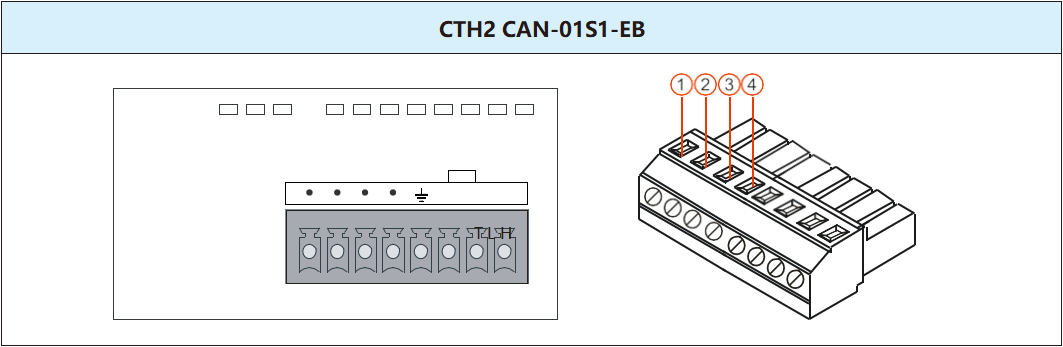

CAN-01扩展板的接线图及端子示意图如下所示，后续表格中列出了各个端子位的定义，安装和连接扩展板时，请严格遵照端子位定义进行连接。
端子位 | 信号定义 |
1 | CAN_H |
2 | CAN_L |
3 | 匹配终端电阻时，请将2与3短接 |
4 | 地 |
