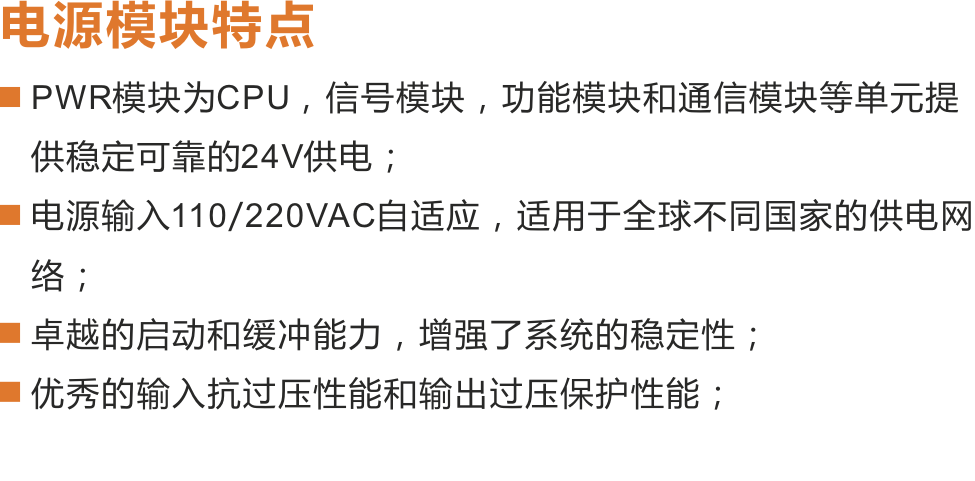

概览:
名称 | 规格描述 | 订货号 |
PWR-02电源模块 | 输入：85～264V AC，输出：24V DC/2A | CTH3 PWR-020S1 |

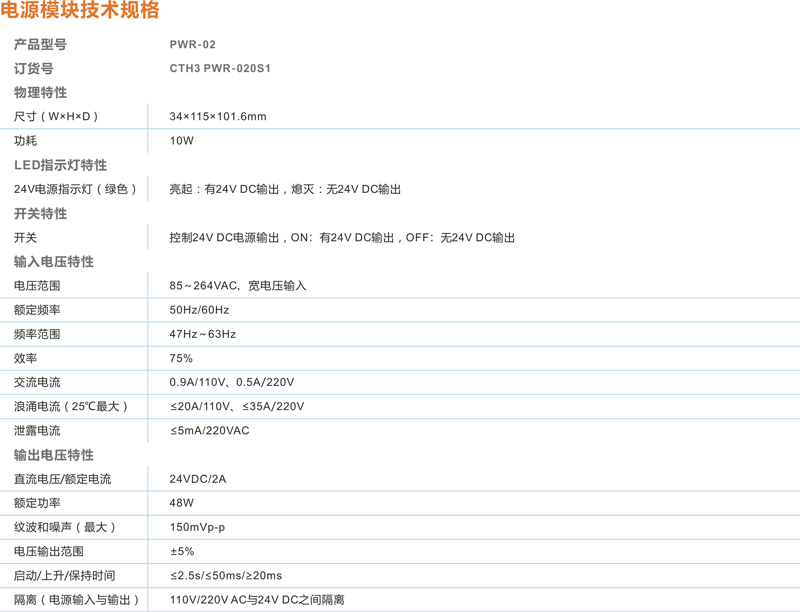

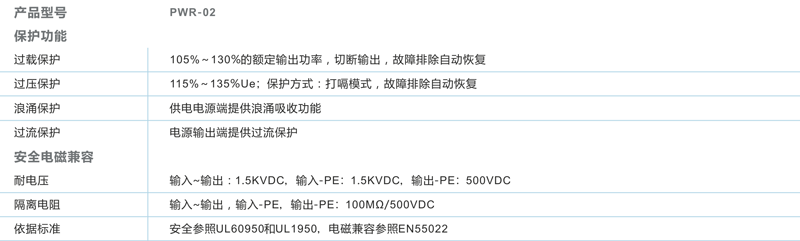

技术参数:
接线规格:

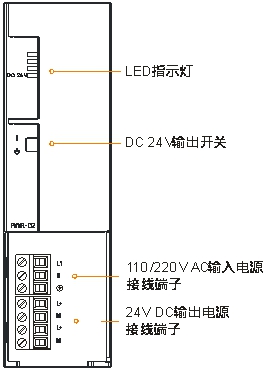

（1）接口示意图
（2）接口定义
1、 PWR-02的220V AC输入电源接口定义
3位可拆卸端子 | 信号 | 信号定义 |
| L | 火线 |
N | 零线 | |
| 大地 |
2、 PWR-02的24V DC输出电源接口定义
4位可拆卸端子 | 信号 | 信号定义 |
| L+ | +24V电源 |
M | +24V电源地 | |
L+ | +24V电源 | |
M | +24V电源地 |
3、 PWR-02的拨码开关定义
两态开关 | 位号 | 拨码方向 | 信号定义 |
| ON | 向上 | 有24V DC输出 |
OFF | 向下 | 无24V DC输出 |
