概览：

规格参数	订货号

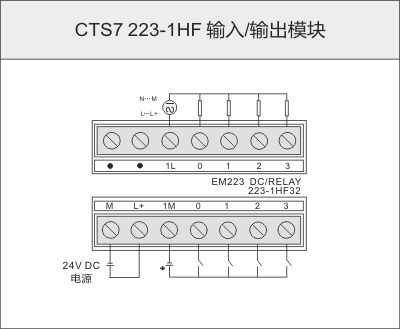

TrustPLC CTSC-200 EM223数字量I/O模块, 4DI×24V DC，4DO，继电器输出	CTS7 223-1HF32

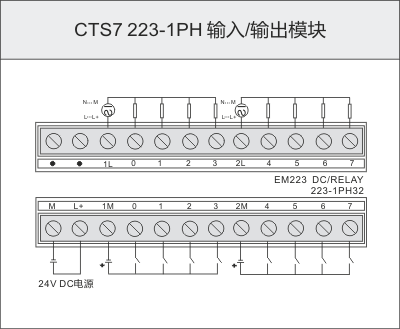

TrustPLC CTSC-200 EM223数字量I/O模块, 8DI×24V DC，8DO，继电器输出	CTS7 223-1PH32

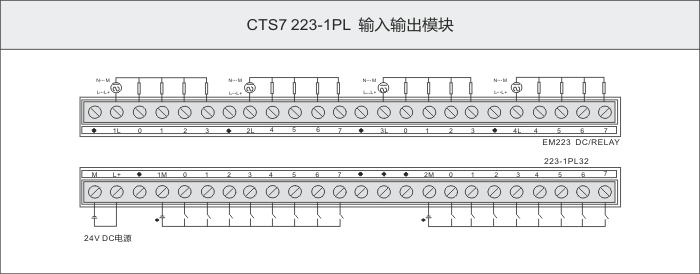

TrustPLC CTSC-200 EM223数字量I/O模块, 16DI×24V DC，16DO，继电器输出	CTS7 223-1PL3

技术参数：

特性	4DI×24V DC 4DO×继电器	8DI×24V DC 8DO×继电器	16DI×24V DC 16DO×继电器
订货号	CTS7 223-1HF32	CTS7 223-1PH32	CTS7 223-1PL32
物理特性
尺寸(宽×高×深)	46×80×62mm	71.2×80×62mm	138×80×62mm
功耗		3W	6W
输入特性
输入点数	4	8	16
输入类型	漏型/源型
输入电压
额定值	24V DC
最大允许电压	30V DC
浪涌电压	35V DC， 0.5秒
信号"1"	18～30V
信号"0"	0～5V
隔离
光电隔离	500V AC，持续时间1分钟以内
每组隔离点数	4点	4点	8点
最长输入时延	4.5毫秒
漏电流	最大1mA  AC
电缆长度
非屏蔽	300 米
屏蔽	500 米
可同时为 ON 的输入点数
40℃	4	8	16
50℃	4	8	16
输出特性
输出点数	4	8	16
输出类型	继电器－干触点
输出电压范围	DC: 5~30V, AC: 5~250V
输出电流
信号"1"     输出组数     每组输出点数     同时为ON的输出点数     每组最大电流     灯载     接触电阻     浪涌电流（最大）     短路保护	2A 1 4 4 8A DC:30W,AC:200W 0.2欧姆 7A，触点关闭 外部提供	2A 2 4 8 8A DC:30W,AC:200W 0.2欧姆 7A，触点关闭 外部提供	2A 4 4 16 8A DC:30W,AC:200W 0.2欧姆 7A，触点关闭 外部提供
隔离
每组隔离点数     线圈和逻辑电源之间     线圈和触点之间     电阻(线圈和触点之间)	4点 无 1500V AC,持续1分钟 最小100MΩ
继电器特性
开关延时     开关频率（最大）     机械开关次数(空载)     触点寿命(额定负载)	15 毫秒 1HZ 10.000.000 100.000
电缆长度
非屏蔽	150 米
屏蔽	500 米
电源损耗
+5V DC消耗电流	49 mA	79 mA	138 mA
L+	接通时每个输出9 mA
L+线圈电压范围	20.4－28.8V DC

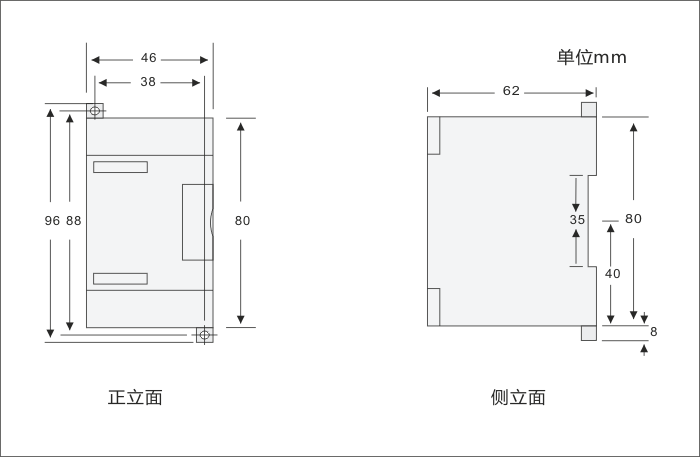

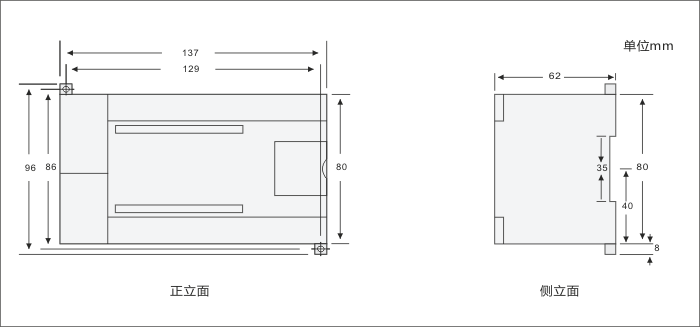

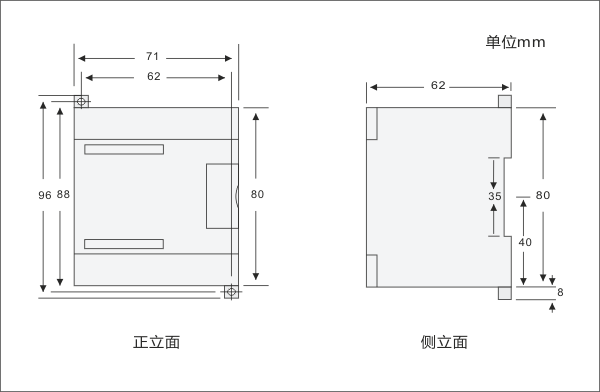

安装规格：
