概览：

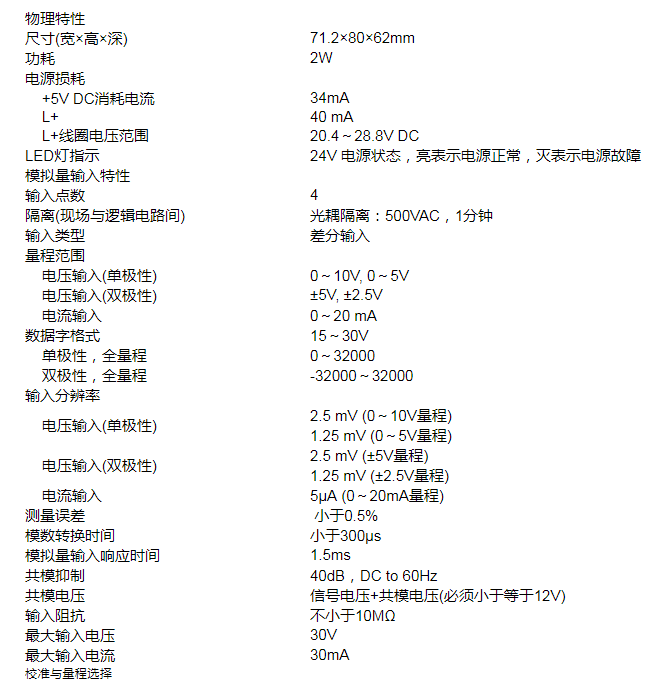

技术参数：

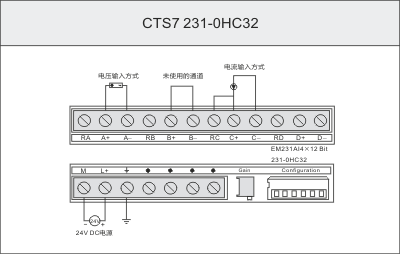

校准与量程选择开关位置：

输入校准：

     由于校准调节影响到模拟多路开关后的运放，因而将影响所有的用户输入通道。另外，由于多路开关前的各输入通道的元件参数可能存在差异，因而即使在校准后，同一输入信号在不同通道上的读数也就会存在轻微的差异。
    模块内部对输入已经做了滤波处理，测量结果比较稳定。如果要求更好的性能参数，可以启动用于模块所有输入的模拟输入滤波器，计算平均值时，选择64次以上的采样次数。


 校准步骤如下：
    1、切断模块外部电源，配置DIP开关以选择所需要的输入量程。
    2、接通PLC系统的CPU和模块电源，等待15分钟以上
    3、用一个变送器、一个电压源或一个电流源，将满刻度值信号加到一个输入通道
    4、读取CPU中该输入通道的测量值读数
    5、调节GAIN(增益)电位器，直到读数为32000。

量程选择：

    下表所示为如何用DIP开关设置EM 2314AI模块的量程。开关1、2和3可选择模拟量输入范围。所有的输入设置成相同的模拟量输入范围。下表中，ON为接通，OFF为断开。需要特别注意的是，未使用的DIP开关SW4～SW6，必须设置到OFF的位置。

输入数据格式：

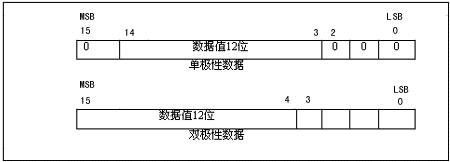

注意：模数转换器(ADC)的12位读数，其数据格式是左端对齐的。最高有效位是符号位(0表示正数)，对单极性格式，3个连续的0使得ADC计数值每变化1个单位，则数据字的变化是以8为单位变化的。对双极性格式，4个连续的0使得ADC计数值每变化1个单位，则数据字的变化是以16为单位变化的。
EM231-0HC的测量误差说明
EM231-0HC性能参数表里模拟量输入特性之“测量误差”项,我们产品出厂校准是在+/-5V(EM231-0HC)做的，如果工作在其他量程时，发现误差偏大，可按照“校准与量程选择”里面说明的方法重新校准。

关于误差：
可通过校准消除的偏差，都不是真正的误差，只有飘忽不定的偏差，才是真正的误差。

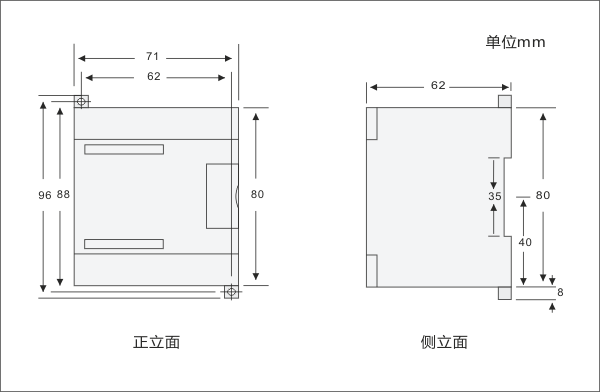

安装规格：
