量程选择与软件配置

【量程选择开关位置】

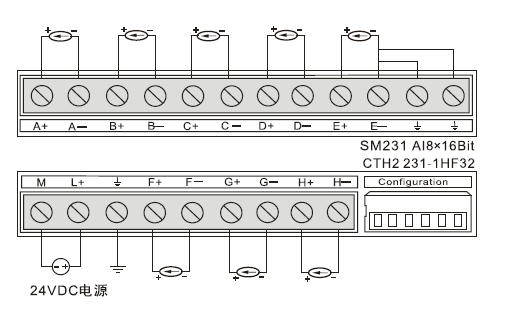

【量程选择】

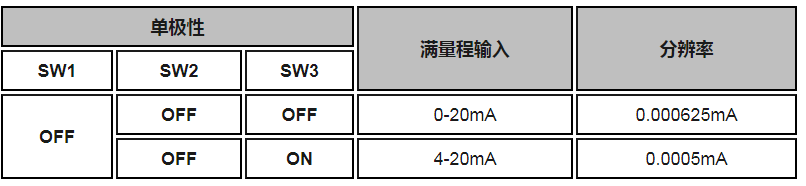

下表所示为如何用DIP开关设置SM231 8AI模块的量程。开关1、2和3可选择模拟量输入范围。所有的输入设置成相同的模拟量输入范围。

下表中，ON为接通，OFF为断开。

需要特别注意的是，未使用的DIP开关SW4～SW6，必须设置到OFF的位置。

【软件配置】

对于SM231 8AI×16位模拟量输入模块，其读数是在VW中，而不是AIW，模块所处的相对位置不同，对应的地址也不同。地址计算公式如下：

x(VWx) = 槽位号 × 64 + 输入通道号 × 2

槽位号对应模块的安装位置，紧靠CPU的第一个扩展模块槽位号为0，第二个扩展模块槽位号为1，依此类推。输入通道共8路，从A至G，对应的编号为0至7。

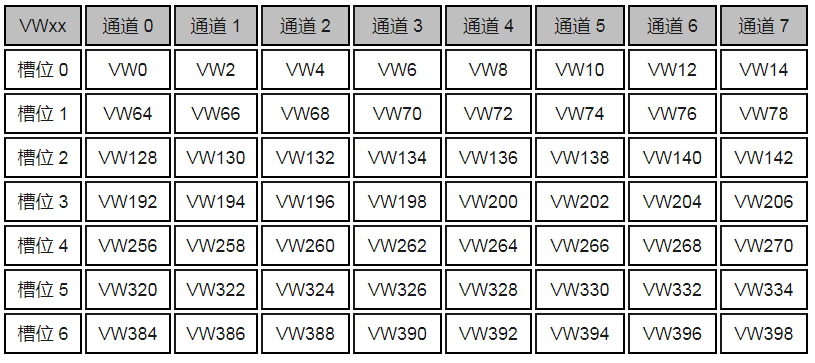

下面给出基于上面公式计算得到的地址速查表：

提示

由于CO-TRUST的TD2X文本显示器和SIEMENS的TD200文本显示面板所分配的地址固定为VW0，因而如果你的系统中需要同时使用到TD2X或TD200和SM231 8AI模块，则SM231 8AI模块不能安装在第一个位置(Slot 0)，否则将不能正常工作。

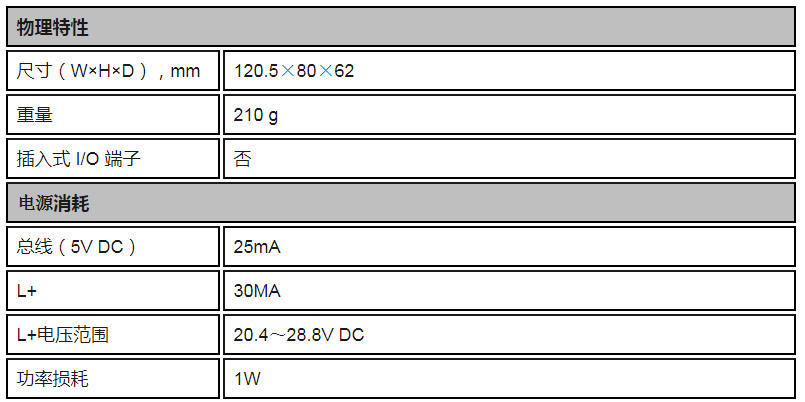

安装规格：
