概览：
| 规格参数 | 订货号 |
| TrustPLC CTSC-200 EM231高速高精度模拟量输入模块，4路电压输入, 16BIT，集成两路10V DC输出 | CTS7 231-7HC32 |
技术参数：
物理特性 | |
尺寸(宽×高×深) | 71.2×80×62mm |
功耗 | 3.5W |
电流损耗 | |
+5V DC消耗电流 | 40 mA |
L+ | 35 mA |
L+线圈电压范围 | 20.4～28.8V DC |
LED灯指示 | 24V 电源状态，亮表示电源正常，灭表示电源故障 |
电源部分 | |
输出电压 | 10V DC |
额定输出电流 | 10mA |
输出短路保护 | 是 |
模拟量输入特性 | |
输入点数 | 4 |
隔离(现场与逻辑电路间) | 有 |
输入类型 | 差分输入 |
量程 | ±10V, ±5V |
最大输入电压 | 30V |
最大输入电流 | 25 mA |
极性反接保护 | 有 |
允许的差分电压 | |
UCM电压 | 3V |
输入地与电源地之间的最大差分电压 | 75V DC |
电流输入 | 0～20 mA |
测量原理 | 连续接近 |
每通道转换时间 | 小于1ms |
四通道最大转换时间 | 小于4ms |
精度 | 15位+符号位 |
共模抑制比 | 大于85dB，DC - 60Hz |
电压测量误差(极限值) | 小于0.1% |
线性误差 (整个量程) | ± 0.05 % |
AD转换器分辨率 | 16位 |
量程选择
下表所示为如何用DIP开关设置EM 2314AI模块的量程。开关1、2和3可选择模拟量输入范围。所有的输入设置成相同的模拟量输入范围。下表中，ON为接通，OFF为断开。
需要特别注意的是，未使用的DIP开关SW4～SW6，必须设置到OFF的位置。
SW1 SW2 SW3 满量程输入 分辨率 OFF OFF ON ± 10 V 312.5uV ON OFF ± 5 V 156.25uV
滤波特性选择表
下表所示为如何用DIP开关设置EM 231-7HC模块的滤波功能，模块出厂默认SW6为OFF
开关 设置特性 阶跃相应时间 SW6 OFF：加滤波 OFF：4mS ON：不加滤波 ON：2mS
安装规格：
尺寸图：

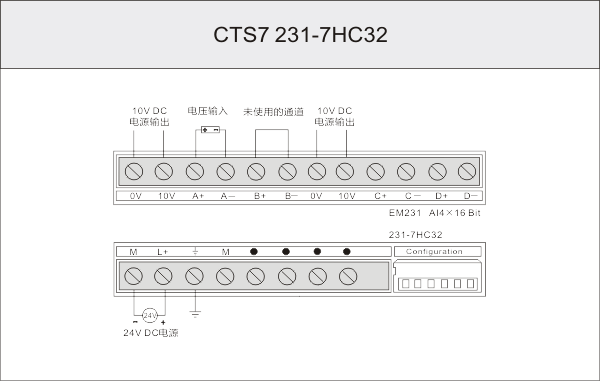

接线图：
