概览:

规格参数	订货号
TrustPLC CTSC-200 EM231热电偶PID模块，4AI×TC PID	CTS7 231-7TD32
TrustPLC CTSC-200 EM231热电偶PID模块，8AI×TC PID	CTS7 231-7TF32

功能特性：

总线、电源、通道间全隔离，可靠性高，抗干扰能力强

16位采样精度，采用硬件滤波技术，测量值更加准确稳定

供电电源有反接保护和浪涌吸收功能，适用于恶劣的工业环境

集成先进的模糊逻辑控制算法，不占CPU资源，无需编程即可实现准确的温度控制，动态性能好

PID控制输出可以是PWM或模拟量，双极性输出，可以控制加热和冷却

使用规范：

应采用绝缘型热电偶以获得理想的抗干扰能力，提高可靠性

信号线应采用屏蔽线，屏蔽线需单端接地

在系统有良好接地的情况下模块的接地端应接到地线上，否则不接地

未使用到的通道请短接以消除断线故障告警

技术参数:

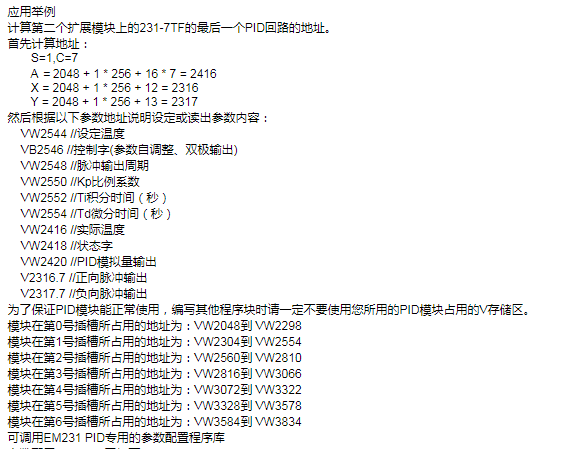

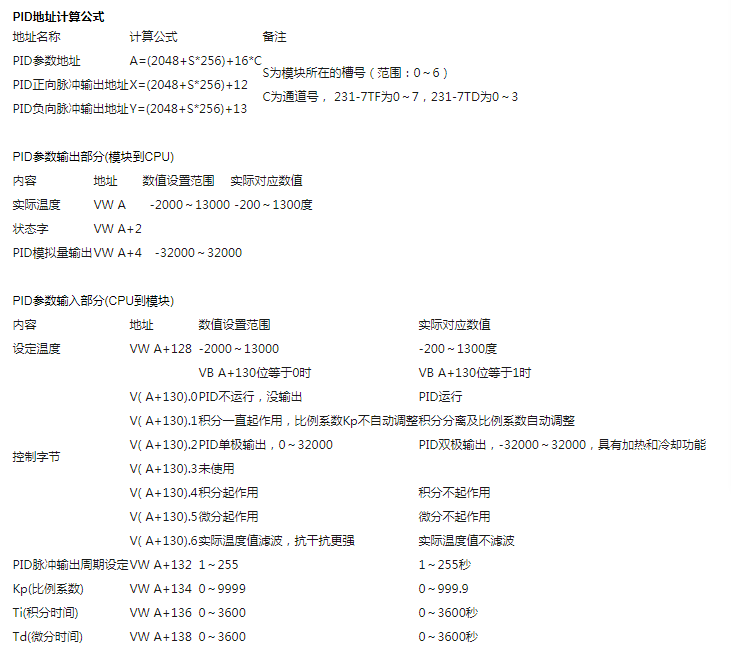

PID地址与参数配置

配置设置：

可调用EM231 PID专用的参数配置程序库

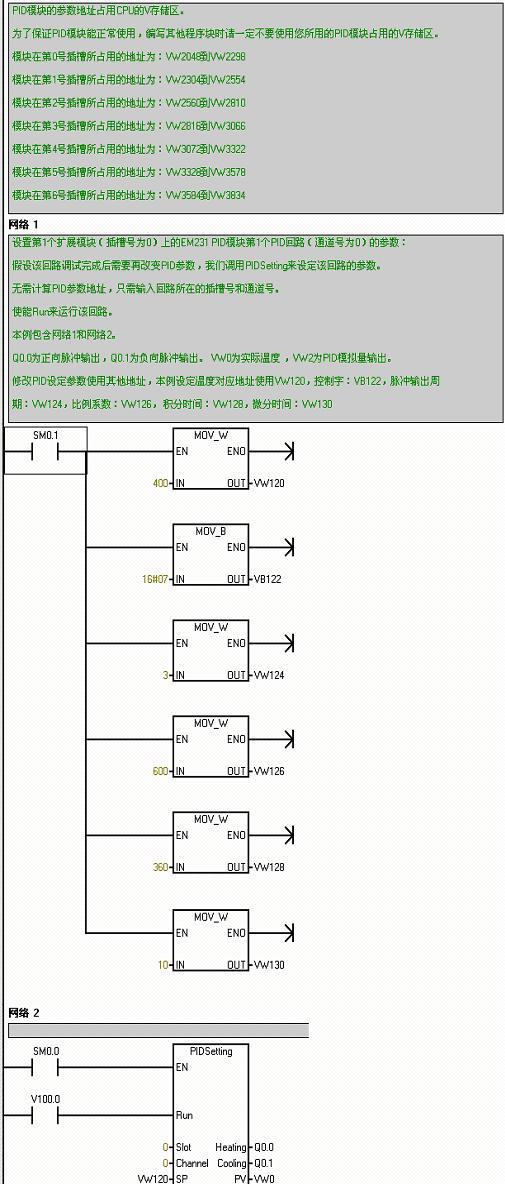

参数配置LADDER图如下：

安装规格:

尺寸图：

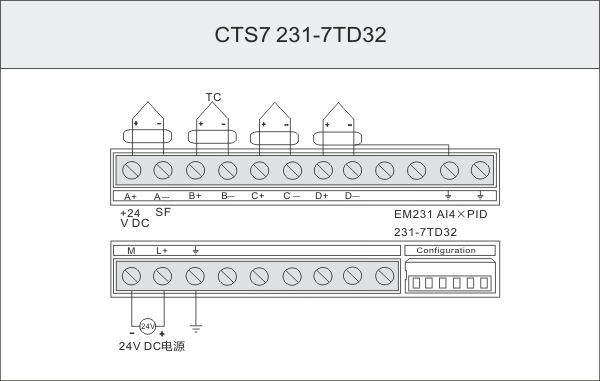

接线图：
