隔离型，4路热电偶输入模块，16位精度;隔离型，8路热电偶输入模块，16位精度。采用先进硬件滤波，16位精度，温度测量准确稳定；智能化的断线检测功能，系统控制安全性高。

规格参数	订货号

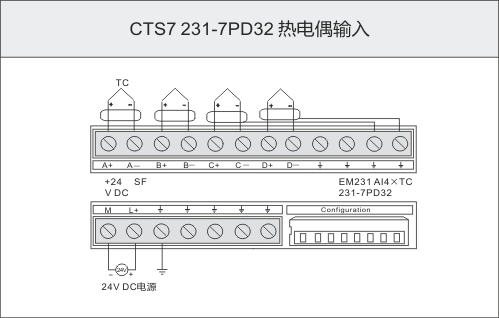

TrustPLC CTSC-200 EM231，4AI×TC，J/K/S/T/R/E/N，+/-80mV	CTS7 231-7PD32

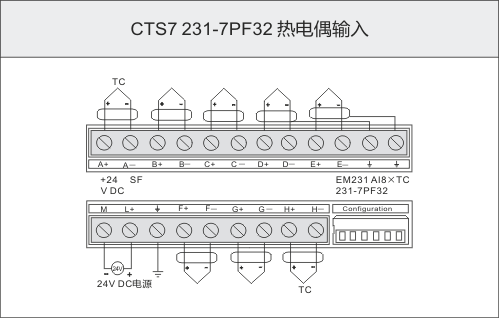

TrustPLC CTSC-200 EM231，8AI×TC，J/K/S/T/R/E/N，+/-80mV	CTS7 231-7PF32

技术参数:

开关组态与软件配置:

DIP开关配置
EM231热电偶模块提供一个方便的，隔离的接口，用于七种热电偶类型：J，K，E，N，S，T，和R型，它也允许连接微小的模拟量信号(±80mV范围)，所有连到模块上的热电偶必须是相同类型，且最好使用带屏蔽的热电偶传感器。
热电偶模块需要用户通过DIP开关进行选择的有：热电偶的类型、断线检查、测量单位、冷端补偿和开路故障方向，用户可以很方便地通过位于模块下部(如下图所示)的组态DIP开关进行以上选择。
对于EM231 4TC模块，SW1～SW3用于选择热电偶类型，SW4没有使用(要求设置到OFF的位置)，SW5用于选择断线检测方向，SW6用于选择是否进行断线检测，SW7用于选择测量单位，SW8用于选择是否进行冷端补偿。

 对于EM231 8TC模块，SW1～SW3用于选择热电偶类型，SW4用于选择断线检测方向，SW5用于选择测量单位，SW6用于选择是否进行冷端补偿。而是否进行断线检测则固定设置为是，无需用户设置。

为了使DIP开关设置起作用，用户需要给PLC和/或用户的电源断电再通电。

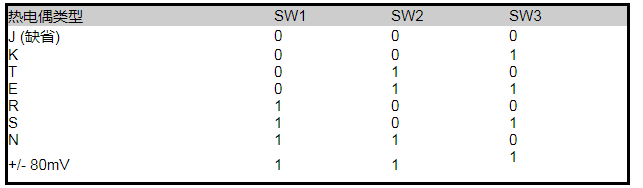

热电偶类型选择配置表：

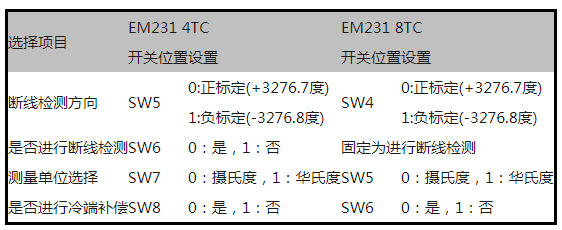

其它特性选择：

软件配置:

对于EM231 8AI×TC热电偶输入模块，其读数是在VM中，而不是AIW，模块所处的相对位置不同，对应的地址也不同。地址计算公式如下
                   x(VWx) = 槽位号 × 64 + 输入通道号 × 2
槽位号对应模块的安装位置，紧靠CPU的第一个扩展模块槽位号为0，第二个扩展模块槽位号为1，依此类推。输入通道共8路，从A至G，对应的编号为0至7。

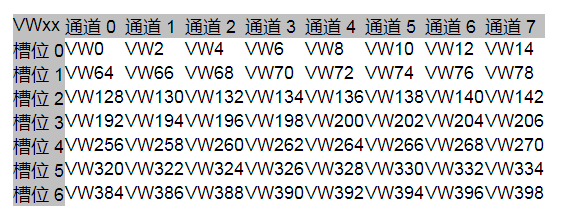

下面给出基于上面公式计算得到的地址速查表：

 注意: 由于CO-TRUST的TD2X文本显示器和SIEMENS的TD200文本显示面板所分配的地址固定为VW0，因而如果你的系统中需要同时使用到TD2X或TD200和EM231 8TC模块，则EM231 8TC模块不能安装在第一个位置(Slot 0)，否则将不能正常工作。

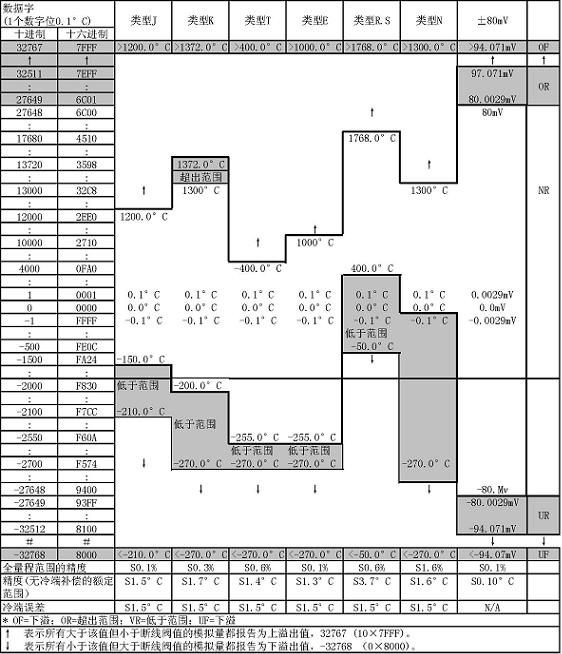

热电偶测量范围 :

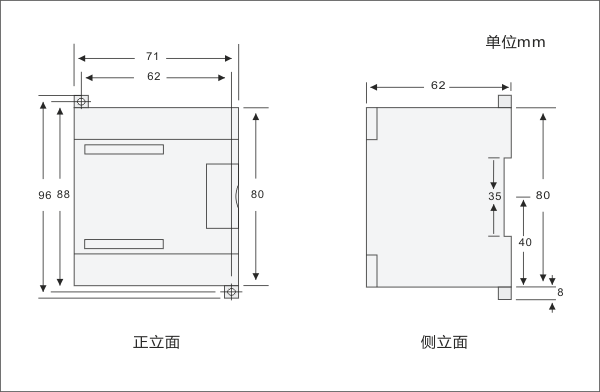

安装规格:
