概览:

隔离型，2路RTD输入模块，16位精度。隔离型，4路RTD输入模块，16位精度。采用先进硬件滤波，智能化的断线检测功能，系统控制安全性高；电源、总线、通道间全隔离。

规格参数	订货号

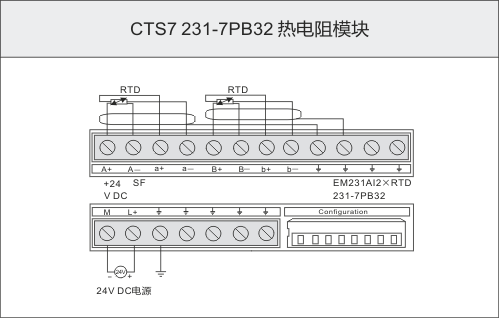

TrustPLC CTSC-200 EM231热电阻输入模块，2路	CTS7 231-7PB32

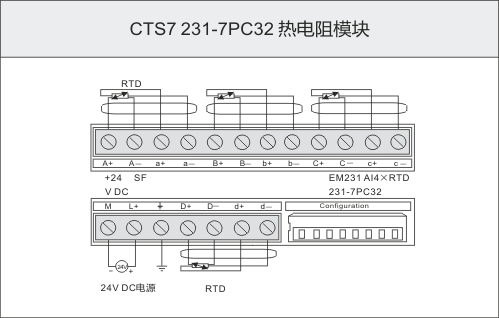

TrustPLC CTSC-200 EM231热电阻输入模块，4路	CTS7 231-7PC32

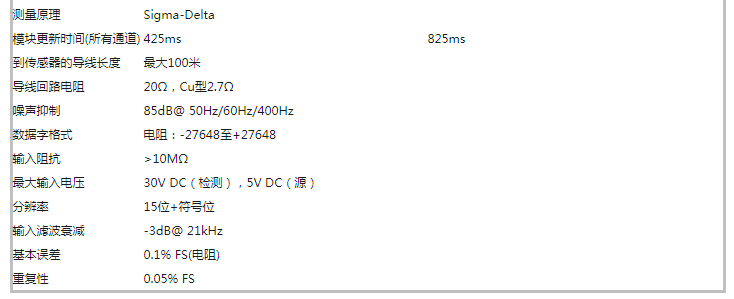

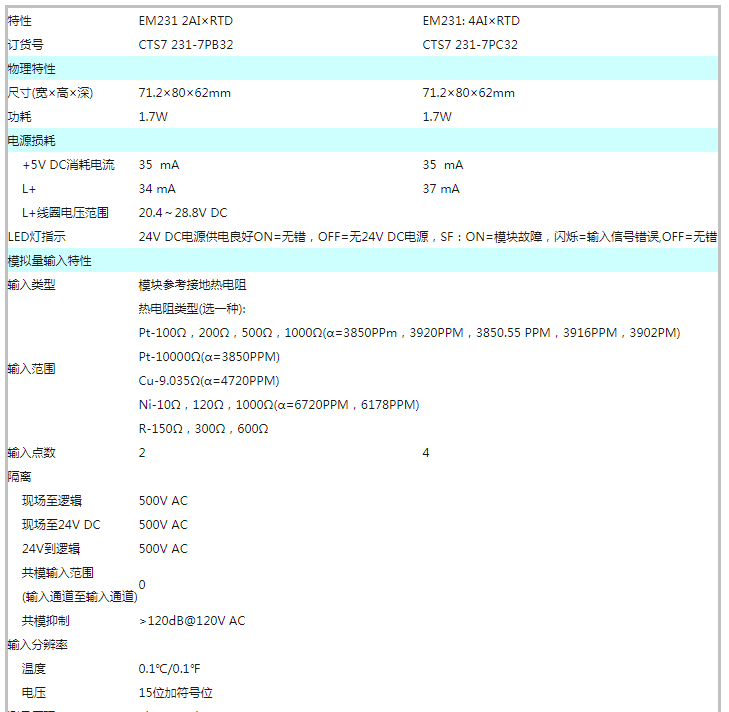

技术参数:

选择热电阻类型:

EM 231热电阻模块使CTSC-200 PLC能方便的与多种热电阻传感器连接。用户可以通过DIP开关来选择热电阻的类型、接线方式、测量单位和开路故障的方向。连接到同一个模块上的所有热电阻必须是同类型热电阻。DIP选择开关位于模块的右下部，如下图所示。为使DIP开关设置起作用，用户需要给PLC或用户24V电源断电再通电。

表1  热电阻的类型对应的DIP开关配置表

表2  配置断线检测标定方向、测量单位和热电阻接线方式

安装规格:
